Stazione di ricarica veloce 24kW

Descrizione:

Carica le auto EV in meno di 1 ora (in genere) Design
compatto per un'installazione rapida, facile ed
economica Low Power Abbonamento
Sistema di raffreddamento senza manutenzione senza
filtro dell'aria Compatibile con tutte le reti AC mondiali
Design robusto per uso esterno (IP 54 / IK 10)
Supporto del protocollo del server del cliente o
OCPP1.6

Vantaggi:

Ricarica veloce

Installazione facile

Canone di abbonamento a basso consumo

Nessun filtro dell'aria

Intelligente

Caratteristiche principali:

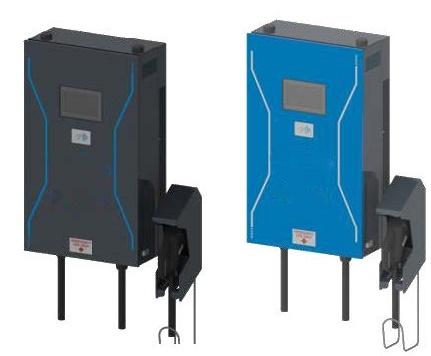

Con il suo design compatto, la stazione da 24kW può
essere installata in meno di due ore, a parete o su
piedistallo. La sua potenza di uscita nominale di 24kW
caricherà la maggior parte delle auto EV in genere in
circa un'ora, tramite la sua uscita Combo 1 o 2,
CHAdeMO o GB. Basato su un design proprietario senza
filtro dell'aria, le esigenze di manutenzione sono
notevolmente ridotte. Adattabile grazie al suo pannello
frontale personalizzabile, è la soluzione ideale per fornire
punti di ricarica veloci presso concessionarie auto, centri
di assistenza, stazioni di taxi o per qualsiasi flotta
aziendale. Collegato in modalità wireless tramite
OCPP1.6, gli aggiornamenti, la supervisione e il
funzionamento possono essere eseguiti in remoto in
modo intelligente e ottimizzato.

Applicazioni principali:

Concessionari auto
Centri di servizio
Parcheggi
Stazioni di Taxi

INPUT
Tensione : 380V-480VAC 50/60Hz 3 Phase (3P + N + Ground)
Nominal input current: 37A
Voltage : 208V-240VAC 50/60Hz 3 Phase (3P + Ground)
Nominal input current: 65A
Voltage : 220V-240VAC 50/60Hz 1 or 2 Phase (2P + Ground)
Nominal input current: 112A
Power factor: > 0,99
Efficiency: 95%
OUTPUT
Voltage : 150VDC to 530VDC
Current: 1 to 65A
Max output power : 24kW
ISOLAMENTO
Input / Output : 5200VDC
Input / PE : 1500VAC
Output / PE : 2600VDC
TEMPERATURA DI ESERCIZIO
Temperature: -25°C to +50°C (derating above +30°C)
Relative Humidity: 10% to 95%

PROTEZIONI HARDWARE
Inserire i fusibili su ciascun modulo
Diodo di uscita sul modulo di potenza
Fusibili ad azione rapida in uscita
Ingresso CA e relè di uscita CC
PROTEZIONI ELETTRONICHE
Sovraccarico e uscita in cortocircuito
Sovratemperatura e regolazione della temperatura Uscita
sovratensione / inversione di polarità Difetti della spina di
ricarica / Guasto di comunicazione Dispositivo di
monitoraggio dell'isolamento su uscita DC
BUS DI COMUNICAZIONE

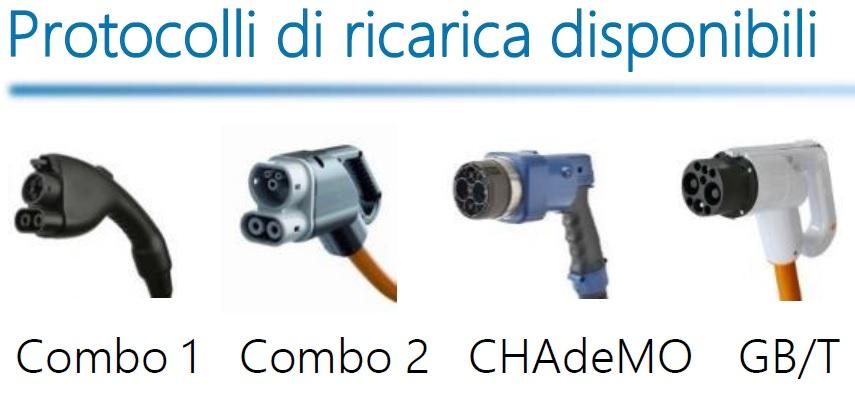

Interfaccia GB / COMBO (1 o 2) o CHAdeMO
Lunghezza cavo: 4 metri
CARATTERISTICHE MECCANICHE
Dimensioni: H 860 x I 507 x W 250
Peso: 66 kg
Livello IP: IP54
Resistenza agli urti: IK10

Comunicazione

Interfaccia veicolo:
• CAN (CHAdeMO / GB)
• PLC GreenPhy (COMBO)
Capacità di supervisione:
• Wireless: GPRS
• LAN/TCP-IP
Accesso e identificazione:
• Lettore RFID
• Touch screen

Configurazione e opzioni:

Display e modulo di comunicazione
o Touch screen 7 pollici
o La grafica del menu è regolabile
o C-KEN com. board, others on request
o Connessione ethernet su richiesta
• Pannello frontale
o Pannello antracite standard C-KEN
• Connessione di ingresso
o 3P+N 400V (Europe)
o 3P+N 380V (China)
o 3P+N 480V (USA)
o 3P 240V w/o Neutral (Norway)
o 3P 208V w/o Neutral (USA)
o Altro (1P or 2P), su richiesta
• Cavo di uscita
o Lunghezza 4 metri, altri su richiesta
o Combo1/2, CHAdeMO or GB

Conformità standard

• RED Directive 2014/53/EU
• EMC Directive 2014/30/EU
• LVD Directive 2014/35/EU
• FCC Part 15 (pending)
• UL2022 / UL2231-1/2, CAN/CSA C22.2 (pending)
• Charge: ISO15118 / DIN70121
